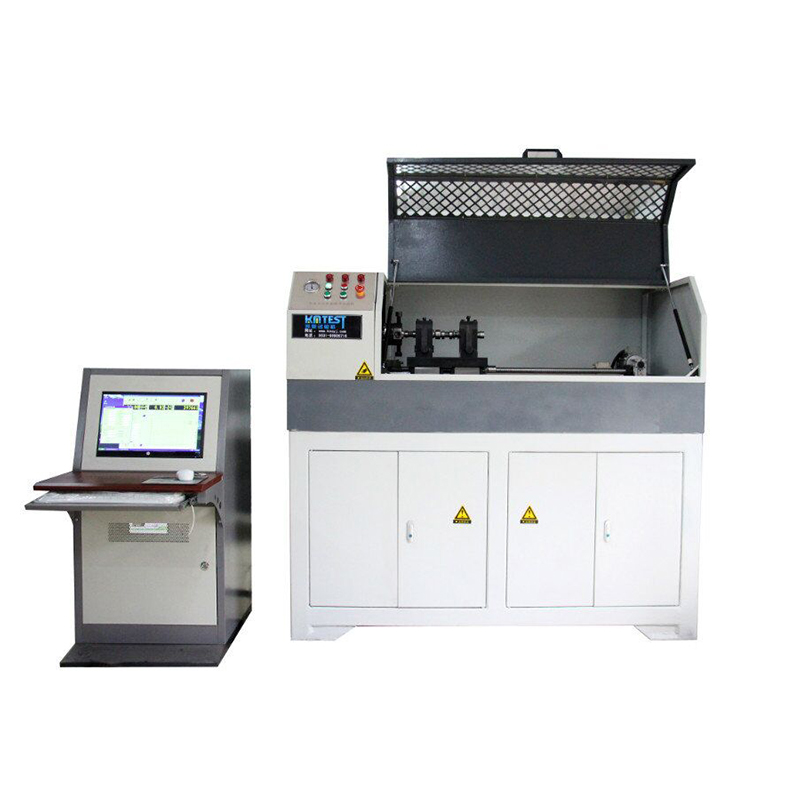

เครื่องทดสอบทอร์กเพลาร่อง

แนะนำสินค้า：

　　เครื่องทดสอบทอร์กเพลาร่องเป็นอุปกรณ์ทดสอบความแม่นยำสูงที่ออกแบบมาเฉพาะเพื่อประเมินสมรรถนะทอร์กและลักษณะทางกลด้านการบิดของเพลาร่องชนิดต่างๆ (เพลาร่องสี่เหลี่ยม เพลาร่องแบบอินโวลูท เพลาร่องสามเหลี่ยม ฯลฯ) อุปกรณ์นี้ใช้หลักในการหาพารามิเตอร์สมรรถนะสำคัญ เช่น ความแข็งแรงต่อการบิด ความแข็งเกร็งต่อการบิด ทอร์กคราก ทอร์กสูงสุด และอายุความล้าบิดภายใต้ทอร์กสถิตและไดนามิก เพื่อรับประกันความน่าเชื่อถือและความปลอดภัยของเพลาร่องในระบบส่งกำลัง

ประเภทการทดสอบ	คำอธิบาย
การทดสอบทอร์กสถิต	หากราฟทอร์ก-มุมบิด ทอร์กคราก ทอร์กสูงสุด ทอร์กที่ทำให้แตกหัก และความแข็งเกร็งต่อการบิดของเพลาร่องภายใต้โหลดบิดทิศทางเดียว
การทดสอบความล้าบิด	จ่ายทอร์กสลับแบบเป็นคาบเพื่อหาอายุความล้าและความแข็งแรงความล้าของเพลาร่อง
การทดสอบความแข็งแรงทอร์กสถิต	หาความสามารถในการรับโหลดของเพลาร่องภายใต้ทอร์กขีดจำกัด
การทดสอบความแข็งเกร็งต่อการบิด	หาการเสียรูปจากการบิดของเพลาร่องภายใต้ทอร์ก
การทดสอบทำลาย	หาทอร์กที่ทำให้เสียหายสูงสุดและรูปแบบการเสียหายของเพลาร่อง (ผิวฟันบี้ การแตกหักจากการบิด ฯลฯ)
การทดสอบระยะฟรีของการประกอบร่องเพลา	หาระยะฟรีในการบิดของคู่ร่องเพลาขณะโหลดเดินหน้าและถอยหลัง

ข้อมูลจำเพาะสินค้า：

พารามิเตอร์	ช่วงทั่วไป	คำอธิบาย
ทอร์กสูงสุด	±100 N·m ~ ±50000 N·m	เพลาร่องของเพลาครึ่งรถยนต์นั่งประมาณ 2000N·m เพลาร่องของเพลาขับรถบรรทุกสูงสุด 20000N·m
ความแม่นยำของทอร์ก	ชั้นความแม่นยำ 0.5 / ชั้น 1	ชั้นความแม่นยำของค่าที่แสดง
ความละเอียดของทอร์ก	0.01 N·m ~ 1 N·m	ขึ้นอยู่กับช่วงของเซ็นเซอร์
ช่วงการวัดมุมบิด	0° ~ ±99999° (หมุนต่อเนื่องไม่จำกัด)	การวัดหลายรอบ สูงสุดหลายร้อยรอบ
ความละเอียดของมุมบิด	0.01° / 0.001°	การวัดความแม่นยำสูง
ความถี่ทดสอบ (ความล้า)	0.01 Hz ~ 20 Hz	ความถี่ทดสอบความล้าแบบไดนามิก
รูปคลื่นทดสอบ	ไซน์, สามเหลี่ยม, สี่เหลี่ยม, ฟันเลื่อย	สำหรับการทดสอบความล้า
โหมดควบคุม	ควบคุมทอร์ก / ควบคุมมุม	การควบคุมแบบปิดลูป
แหล่งจ่ายไฟ	380V, 50Hz	แหล่งจ่ายไฟอุตสาหกรรม
น้ำหนักเครื่อง	ประมาณ 500 ~ 5000 กก.	ขึ้นอยู่กับการกำหนดรุ่น

ขอบเขตการใช้งาน	คำอธิบาย
อุตสาหกรรมยานยนต์	การทดสอบเพลาร่องของเพลาครึ่งรถยนต์นั่ง เพลาร่องของระบบส่งกำลัง และเพลาร่องของเพลาขับ
ยานยนต์พลังงานใหม่	การทดสอบเพลาร่องของเพลาครึ่งขับไฟฟ้าและเพลาร่องของชุดลดความเร็ว
เครื่องจักรก่อสร้าง	การทดสอบเพลาร่องส่งกำลังของรถตัก รถขุด และรถดันดิน
เครื่องจักรกลการเกษตร	การทดสอบเพลาร่องส่งกำลังของรถแทรกเตอร์และเพลาร่อง PTO
อุตสาหกรรมทหาร	การทดสอบเพลาร่องของรถทหารและรถเฉพาะทาง
อุตสาหกรรมการบินและอวกาศ	การทดสอบเพลาร่องขับอุปกรณ์เสริมของเครื่องยนต์อากาศยาน
หน่วยงานทดสอบ	หน่วยทดสอบบุคคลที่สาม หน่วยกำกับดูแลคุณภาพและตรวจสอบ
ผู้ผลิตเพลาร่อง	การตรวจสอบขาออก การทดสอบแบบ และการตรวจสอบยืนยันงานวิจัยและพัฒนา
